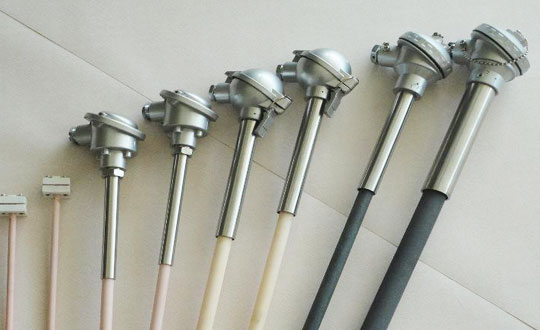

怎樣判斷高溫電阻爐熱電偶的好壞？高溫電爐電爐使用一陣后發現測溫不準，疑惑是什么原因?qū)е碌母邷仉娮锠t測溫不準。高溫電阻爐里面有個熱電偶配件，高溫電阻爐熱電偶就是負責高溫電爐測溫的。而熱電偶在用過一段時光后，會有磨損，甚至可能破壞，熱電偶的劣與它外面的熱電偶線（絲）有關，但怎么去判斷高溫電爐熱電偶的劣，下面高溫電阻爐廠家就為為大家簡略總結下高溫電阻爐熱電偶的好壞判斷方法。

高溫電阻爐熱電偶測溫原理：

高溫電阻爐熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。

高溫電阻爐熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。

先斷定熱電偶線品質是好是壞檢測方法：

將待測的高溫電阻爐熱電偶線穿上熱電偶公用的瓷套管，跟尺度鉑銠熱電偶一同放入高溫電阻爐中，將熱端拔出高溫電阻爐中的一個多孔的均熱用的金屬鎳制成的圓柱體中。將各自的彌補導線的冷端放入由冰水混雜物堅持的零攝氏度的容器中。

將高溫電阻爐設置在該熱電偶的額定設計低溫度，并穩固持續這個范圍。這時間用經由檢測及格的惠司登電位差計，測出尺度熱電偶跟待測熱電偶發生的熱電勢差并記載。

依據記錄的熱電勢差，查分度表查出各自對應的溫度，假如待測熱電偶超差，能夠斷定為分歧格。

怎樣判斷熱電偶的好壞

還有幾種方法可以借鑒：判斷熱電偶的好壞

1、肉眼觀察，保護管是否腐蝕穿透，是否漏水等。

2、用萬用表測量通斷，裝配式熱電偶電阻一般不大于2歐姆，網線式電阻一般不大于50歐姆。一般大于1K就可以確定是壞了。

3、用萬用表測量電阻值。電阻超過100K就是壞的。

4、用萬用表歐姆測量法來測，調好電阻量，接通兩端，用打火機稍微燙下，如果萬用表指針明顯變大或變小這說明該是好的，指針不動說明已經壞了。

5、用萬用表毫伏檔測量?jī)啥穗妷?，如無電壓則壞。

6、把熱電偶從儀表熱電偶輸入端拆下，再用任何一根導線把儀表熱電偶輸入端短路。通電時，儀表上排數碼管顯示值約為室溫時，說明熱電偶內部連線開路，應更換同類型熱電偶。若還是以上所說的狀況，說明儀表在運輸過程中，儀表的輸入端被損壞，要調換儀表。

7、把上述故障儀表的熱電偶拆去，換用旁邊運行正常的同種分度號儀表上接入的熱電偶，通電后，原故障儀表上排數碼管顯示加熱體溫度時，說明熱電偶連線開路，更換同類型熱電偶。

8、把有故障的熱電偶從儀表上拆下來，用萬用表放在測量歐姆（R）*1檔，用萬用表兩表棒去測熱電偶兩端，若萬用表上顯示的電阻值很大，說明熱電偶內部連接開路，更換同類型熱電偶。否則有一定阻值，說明儀表輸入端有問題，應更換儀表。

9、按照儀表接線圖接線正確，若儀表通電后，儀表上排數碼管顯示有負值等現象，說明接入儀表的熱電偶“+”與“—”接錯而造成的。只要重新調換一下即可。

10、接線正確儀表在運行時，儀表上排數碼管顯示的溫度與實際測量的溫度相差40度~70度。甚至相差更大，說明儀表的分度號與熱電偶的分度號搞錯。按熱電偶分度號B、S、K、E等熱電偶的溫度與毫伏（MV）值的對應關系來看，同樣溫度的情況下，產生的毫伏值（MV）B分度號設計小，S分度號次小，K分度號較大，E分度號額定，按照此原理來判別。

怎樣判斷熱電偶的好壞

根據相關技術規程要求，是強制檢定的標準計量器具，牽涉到節約能源和安全生產，一般規定使用一年必須送計量測試中心檢定。我們常用作溫度檢測的元件主要有熱電阻，熱電偶。它們共同的特點是用萬用表測量?jī)奢敵龆耍ㄓ袝r(shí)是多端）是通的（雖然有一定的阻值），如果開路必壞無疑，這是實際判斷好壞時的一第步驟。熱電阻阻值是一定的，如PT100常溫在110歐左右，CU50常溫在55歐上下。熱電偶輸出的是電壓值，在一定溫度下會輸出一般為幾至幾十毫伏的電壓信號，可用萬用表的電壓檔來測量。熱電偶輸出電壓只有幾mV，看萬用表精度。數字萬用表可粗測，判斷好壞。熱電偶的輸出是毫伏級的，用萬用表檢測他的輸出不太可能，但是可以測量它的通斷。在大多數情況下，只要電偶部分（在兩根線的交點熔接處）是通的，沒氧化，沒壞，一般是沒問題的。所以同時也可以從護套中抽出來做外觀檢查。真正要檢查，就要用標準熱電偶，來比較、測量它輸出的毫伏值了。這就要請搞計量的人員來做了。

有些萬用表專門有測熱電偶檔。如果沒有就觀察熱電偶表面情況，用歐姆檔檢測是否有斷，如果均良好，可以把熱電偶放至兩個溫差很大的地方，用萬用表MV檔檢測一下，放至兩個不同地方時，mV有明顯不同（一般都難于測準），可以認為熱電偶是沒問題的。熱電阻只要放到兩個溫差明顯的地方，測量它的電阻值，對對分度表就知道好壞了。如果要高精度確認，則要專門設備或送質監局等部門檢測了。

?
